產品概述

一、整體說明

1、設備中所有元件器必須采用工業級或以上產品。產品為成熟產品。

2、該設備是結合當前嵌入式電子技術實驗發展趨勢，本設備完全滿足“單片機原理與應用”、“ARM原理及接口技術”等單片機及其應用技術教學大綱的要求，提供了豐富的接口電路，這些單片機接口電路涵蓋了MCU的各個應用領域，并能夠提供用戶領先的應用和設計的方法。最小系統資源開放，CPU芯片引腳引出，可以任意的連接自己的實際應用系統，方便用戶開發實訓。配有專業單片機仿真器，可以實時在線仿真，并提供完善的實訓例程。

二、技術性能

1.輸入電源：單相三線～220V±10% 50Hz；

2.裝置容量：1.5kVA；

3.外形尺寸：實訓平臺1450mm×800mm×1100mm；

4.安全保護：具有漏電保護功能，安全性符合相關國家標準；

5.搬運條件：實訓桌需用氣泡膜全方位防護，所有相關實驗掛件需拆卸用氣泡膜包裹后裝紙箱打包，輕拿輕放，汽車運輸。

6.安裝條件：如按照20臺套計，實驗室面積要求至少120平方米，采用“5+10+5”的布置方式，實驗室配電箱預留功率至少40KW以上，根據實訓桌的擺放進行實地的綜合布線施工，嚴格按照用電標準進行。

三、設備配置

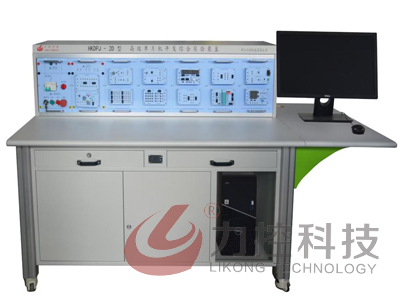

整體裝置由實訓桌、電源控制部分、模塊組件部分及配套的實訓軟件等組成，實訓平臺整體鋁型材框架結構，桌面為防火、防水、耐磨高密度板，桌面前端安裝黑色凹槽鋁材及轉角黑色防護堵頭，防止電子元器件掉落等；實驗裝置主框架采用四根75mm×75mm優質弧形鋁型材（單面邊長33mm+中縫9mm+邊長33mm），四周采用成型“8”字型鋁材支架固定，安裝螺絲采用M8+滑塊螺母，型材立柱底部裝有專用黑色高度可調節底角，可適用于不同高度的地面安裝環境，桌面下方配置1個鍵盤鼠標抽屜，三節滑軌推拉設計；桌面以上為實驗?zāi)K嵌入平臺，將所有電源模塊、實驗控制模塊、操作模塊都模塊化設計，背后留有可拆卸檢修擋板，實訓平臺頂部可以放置實訓模型，實驗桌右側具有電腦安裝位置；產品為成熟產品。

四、可完成實驗項目

8051實驗配置：

1、KEIL工程的建立

2、程序的下載實驗

3、LED流水燈實驗

4、內部定時器驅動LED實驗

5、LED點陣實驗

6、矩陣鍵盤實驗

7、獨立按鍵實驗

8、外部中斷實驗

9、內部看門狗實驗

10、蜂鳴器實驗

11、繼電器控制實驗

12、靜態數碼管顯示實驗

13、動態數碼管顯示實驗

14、交通燈實驗

15、PCF8591擴展AD實驗

16、PCF8591擴展DA實驗

17、DS18B20溫度傳感器溫度檢測實驗

18、RS-485通信實驗

19、RS-232通信實驗

20、AT24C16擴展EEPROM實驗

21、74HC165擴展按鍵實驗

22、74HC595擴展LED驅動

23、DS1302實時時鐘實驗

24、SP-2接口實驗

25、光敏電阻/熱敏電阻實驗

26、74HC138譯碼器實驗

27、12864液晶驅動實驗

STM32L053實驗配置：

1、MDK工程的建立

2、程序的下載實驗

3、LED流水燈實驗

4、內部定時器驅動LED實驗

5、LED點陣實驗

6、矩陣鍵盤實驗

7、獨立按鍵實驗

8、外部中斷實驗

9、內部看門狗實驗

10、蜂鳴器實驗

11、繼電器控制實驗

12、靜態數碼管顯示實驗

13、動態數碼管顯示實驗

14、交通燈實驗

15、PCF8591擴展AD實驗

16、內部ADC實驗

17、PCF8591擴展DA實驗

18、DS18B20溫度傳感器溫度檢測實驗

19、RS-485通信實驗

20、RS-232通信實驗

21、AT24C16擴展EEPROM實驗

22、74HC165擴展按鍵實驗

23、74HC595擴展LED驅動

24、DS1302實時時鐘實驗

25、SP-2接口實驗

26、光敏電阻/熱敏電阻實驗

27、74HC138譯碼器實驗

28、12864液晶驅動實驗

29、TFT液晶的驅動實驗

DSP實驗：

1、數碼管顯示

2、I/O口延時實現流水燈

3、鍵盤實驗

FPGA實驗：

1、簡單邏輯電路設計與仿真

2、譯碼與寄存器電路設計與仿真

3、全加器設計、仿真與下載

4、分頻電路與12歸1電路設計

5、動態掃描顯示電路設計

6、BCD碼轉換電路設計

7、數據采集與顯示電路設計

8、八位除法器設計

9、4×4陣列式鍵盤掃描顯示設計

10、任意波形發生器設計實驗

11、數字頻率計設計實驗
